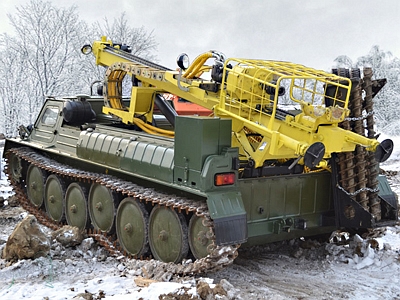

Буровая установка УГБ-001 на ГАЗ-34039
Самоходная гидроприводная буровая установка УГБ-001, смонтированная на ГАЗ-34039, предназначена для бурения сейсморазведочных, инженерно-геологических и технических скважин в породах до VI категории по буримости, включая мерзлые и вечномерзлые породы при температуре до -40 град.
Преимущества
Температурный диапазон от -40°С до +40°С
Гусеничный движитель
Надёжность
Технические характеристики
| Максимальная глубина бурения, м, не менее: | |
| - вращательное бурение с промывкой водой | 100 |
| - ударно-вращательное бурение погружными пневмоударниками | 75 |
| - бурение шнеками «всухую» | 50 |
| Тип привода подачи бурильного инструмента | Гидравлический |
| Длина хода подачи вращателя, мм, не менее | 2000 |
| Усилие подачи вниз (при заглублении), кН(кгс), не менее | 15 (1500) |
| Усилие подачи вверх (при выглублении), кН(кгс), не менее | 20 (2000) |
| Максимальная частота вращения бурильного инструмента (об/мин), от - до: | |
| 1 диапазон | 0-300 |
| 2 диапазон | 0-600 |
| Максимальный крутящий момент на бурильном инструменте, Н-м (кгс-м), не менее | 3000 (300) |
| Грузоподъемность лебедки, кгс | 1000 |
| Тип лебедки | Гидравлическая, без функции свободного сброса |
| Угол наклона скважины к горизонту, град | 0-90 |
| Тип привода вращения бурильного инструмента | Гидравлический |
| Рабочее давление в гидросистеме, МПа (кгс/см2) | 28 (280) |
| Преодолеваемый уклон в транспортном положении: | |
| - продольный, град, менее | 30 |
| - поперечный, град, менее | 13,5 |
| Дополнительная комплектация | |
| Насос буровой | Speck-50/250 (Германия) |
| Тип | центробежный с гидравлическим приводом |
| Давление избыточное, Бар (Атм) | 8 |
| Производительность, л.мин | 700 |
| Компрессор | NK-160 (Германия) |
| Тип | Винтовой с гидравлическим приводом |
| Давление избыточное, Бар (Атм) | 8 |
| Производительность , м3 в мин | 7 |
