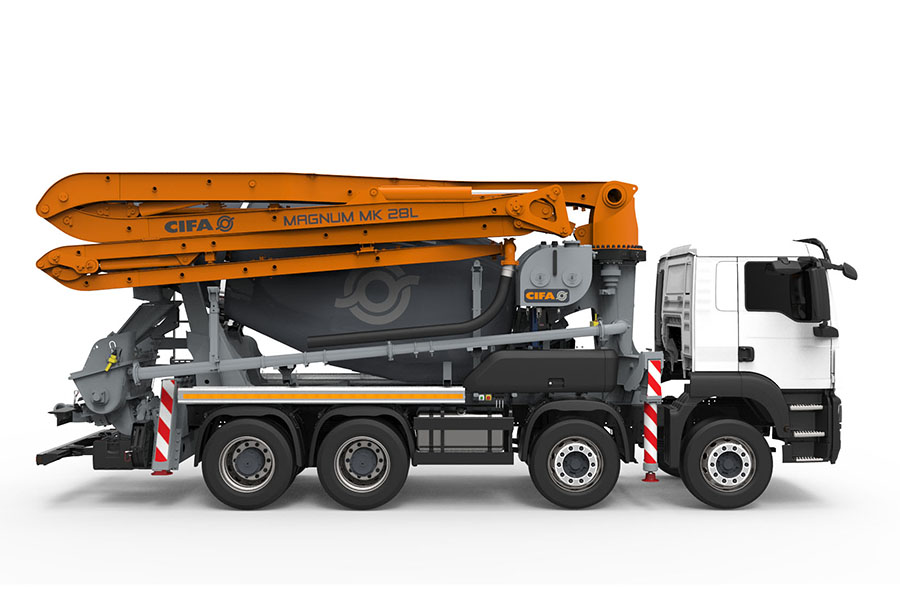

Автобетононасос Cifa со смесителем Magnum MK 28L с объемом барабана 7 м3 имеет неподвижные задние опоры и телескопические передние выносные опоры с двойным выдвижением для обеспечения полной стабильности и максимального доступа. Так же есть модель с объёмом барабана 9,5 м3.
УНИВЕРСАЛЬНОСТЬ И ГИБКОСТЬ
Различные конфигурации стрел на автобетоносмесителях CIFA обеспечивают максимальную гибкость в использовании и позволяют добраться практически до любой части строительной площадки, даже в наиболее труднодоступных. Полная гибкость работы в сочетании с большой рабочей скоростью позволяет полностью выдвинуть стрелу и идеально расположить ее за несколько минут.
ПРОЧНОСТЬ И НАДЕЖНОСТЬ
Стрелы, установленные на автобетоносмесителях CIFA, сочетают в себе прочность и надежность. Каждая секция стрелы рассчитана на максимальную конструктивную эффективность и усталостную прочность. Эти усовершенствованные стрелы сводят к минимуму площади, подвергающиеся усилению нагрузки во время работы.
НАСОСНАЯ УСТАНОВКА
Оснащенный полностью съемным 7-дюймовым S-образным клапаном, насосный агрегат обеспечивает плавный, непрерывный и регулярный поток.
Эта технология гарантирует чрезвычайно эффективную систему для перекачки различных типов бетона с заполнителями всех размеров, сокращая количество циклов в минуту. при сохранении той же скорости потока, что обеспечивает меньший износ и более длительный срок службы.
Модель насоса | PB 607 S7/PB 808 S7 |
Модель миксера | RH 80/ RH 115 |
Привод | ВОМ |
Число осей, шт | 4 |
Параметры миксера | |
Номинальный объем, м3 | 7/9 |
Геометрический объем, м3 | 12,8/14.6 |
Коэффициент наполнения, % | 55/65 |
Максимальная скорость вращения, об/мин | 14 |
Объем водяного бака, л | 800 |
Шкала водомера, л. | 0-500 |
Параметры насосного узла | |
Максимальная теоретическая производительность, м3/ч | 61/81 |
Максимальное давление на бетон, бар | 71/81 |
Число циклов в мин | 32 |
Параметры цилиндра (диаметр × ход), мм | 200×1000 |
Объем бункера, л | 400/500 |
Параметры стрелы | |
Диаметр труб, мм | 100 |
Максимальная высота подъема, мм | 28.1 |
Максимальный горизонтальный вылет, мм | 24.1 |
Число секций, шт | 4 |
Угол раскрытия 1-й секции, град | 90 |
Угол раскрытия 2-й секции, град | 185 |
Угол раскрытия 3-й секции, град | 253 |
Угол раскрытия 4-й секции, град | 254 |
Угол вращения, град | 240 |
Длина концевого резинового шланга, м | 4 |
