Прицепные пассажирские трапы Timsan

Прицепные пассажирские трапы Timsan

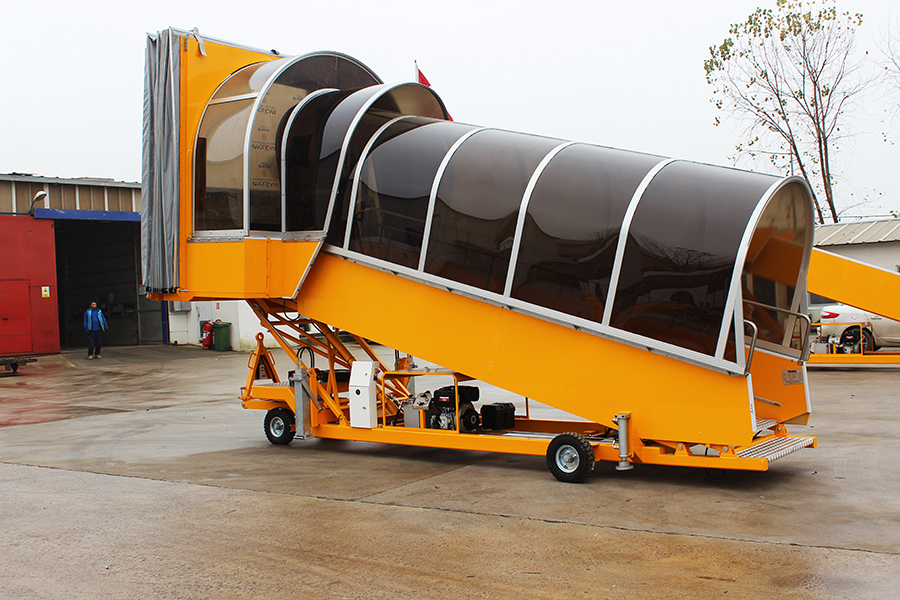

Прицепные пассажирские трапы Timsan для посадки и высадки пассажиров, несамоходные, прицепные (буксируемые) на двухосном колесном шасси, регулируемый по высоте с помощью встроенного гидравлического подъемного механизма, оборудованный тормозным устройством и гидравлическими аутригерами.

ШАССИ

Шасси изготовлено из стальных профилей и стабильно при работе до 75 км/час. Водило легко управляет перемещением передними колесами и тормозная система активируется когда дышло поднимается в верхнее положение.

ЛЕСТНИЦА

TPS 3800/TPS 4400 трап тип- паралеллограмм. Стены покрыты стандартными алюминиевыми листами, ступени покрыты алюминиевым листом с шашечным рисунком.

TPS 4500/TPS 5800 телескопический трап. Стены покрыты стандартными алюминиевыми листами, ступени покрыты алюминиевым листом с шашечным рисунком.

ПЛАТФОРМА

Платформа производится из стальных профилей и покрыта алюминиевым листом с шашечным рисунком. Боковые панели выдвигаются. Платформа и боковые панели имеют бампер мягкий бампер во избежание повреждения фюзеляжа ВС.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Гидравлическая система запитана от гидробака через насоса с приводом от двигателя. Цилиндры используются для подъема/опускания, гидрозамков, гидроклапанов и ряда других компонентов. Аварийный ручной насос также используется в случае неисправности двигателя.

СТАБИЛИЗАТОРЫ

Шасси имеет 4 гидравлических стабилизатора с блоком клапанов.

Модельный ряд и основные технические характеристики

Трап пассажирский прицепной Timsan TPS 3800
Трап пассажирский прицепной Timsan TPS 4400
Трап пассажирский прицепной Timsan TPS 4500
Трап пассажирский прицепной Timsan TPS 5800
МОДЕЛЬ TPS 3800 TPS 4400 TPS 4500 TPS 5800
Длина, мм 6780 7925 6500 8675
Ширина, мм 2000 2000 2170 2200
Высота, мм 3200 3300 3375 3650
Сервисная высота, мм 2100-3800 2200-4400 2200-4500 2200-5800
Колесная база, мм 4600 5200 3750 4250
Ширина ступеней, мм 1200 1200 1200/1500 1200/1500
Глубина ступеней, мм 230-290 229-296 274 275
Высота ступеней, мм 100-205 91-210 193 193
Кол-во ступеней 16 18 18 26+1
Размер платформы, мм 1700x1820 1700x1820 1800x2000 1800x2000
Грузоподъемность, кг 31 пассажир-2480 46 пассажиров-3680 46 пассажиров-3680 68 пассажиров-5440
Трансп. габарит, мм 6880x2100x3300 8025x2100x3400 6600x2270x3475 8775x2300x3750
